Yangın Alarm Paneli EN54 Line

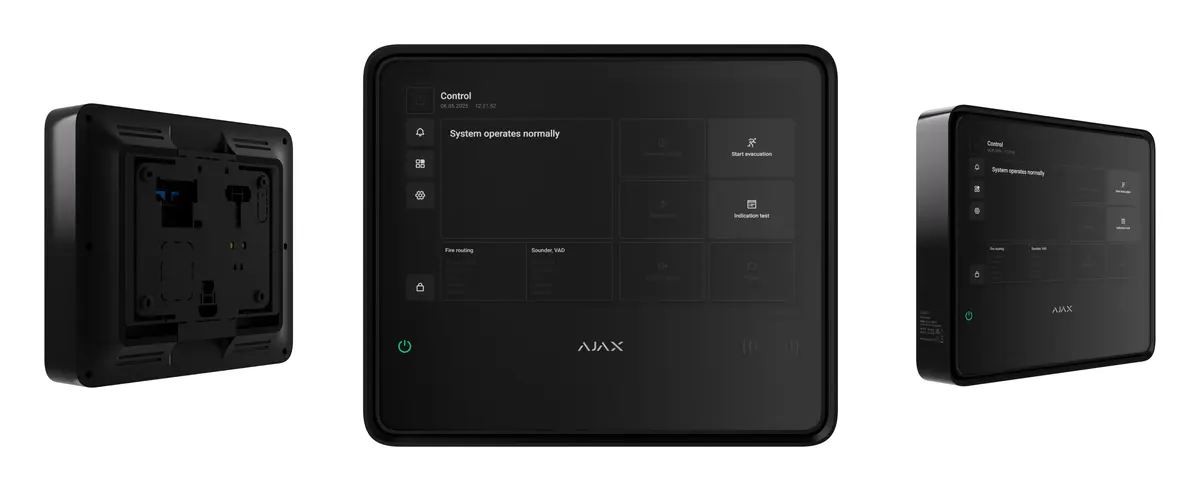

Ajax EN54 Fire Hub Jeweller Kablosuz Yangın Alarm Paneli

ModelEN54 Fire Hub Jeweller

Ajax EN54 Fire Hub Jeweller, kablosuz bir yangın alarm panelidir. İzinsiz giriş koruması cihazlarını destekleyen yangın alarm sistemi için kablosuz yangın algılama paneli (CIE). Öne çıkan özellikleri: açık alanda 800 metreye kadar haberleşme mesafesi, EN 54 uyumluluğu, Grade 2 güvenlik seviyesi.

Bağlantı: Kablosuz
Sertifika: EN 54

Fiyat ve stok bilgisi alınAynı gün dönüş

Adet ve proje bilginize göre güncel fiyat, stok ve teslim süresini iletelim.

Ara WhatsApp

Distribütör garantili

81 ile sevkiyat

Teknik destek

1,800 m'ye kadar iletişim menzili
Ajax uygulamalarından uzaktan kontrol ve yapılandırma
Tek bir sistemde 200 adede kadar cihaz
İnternet bağlantısı
Cihazlarla iletişim
Artırılmış uygunluk

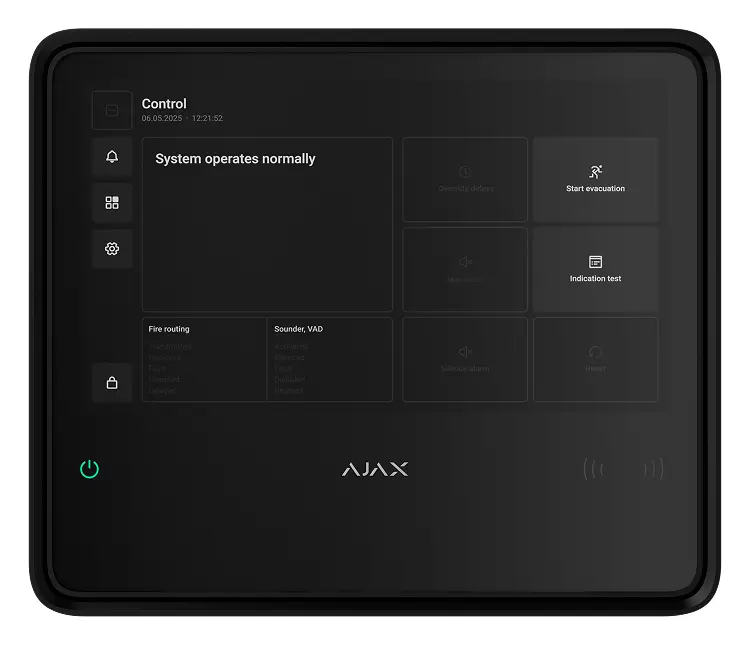

10.1” renkli IPS dokunmatik ekran yangın alarmı kontrolü için
CIE dokunmatik ekran ile kolay yangın alarm yönetimi

Teknik özellikler

Üretici veri sayfasından derlenmiştir; proje öncesi güncel datasheet ile teyit edilmesi önerilir.

Genel 4 satır

Ürün kodu	FH.54.J
Ürün serisi	EN54 Line
İletişim teknolojisi	Jeweller (kablosuz)
Sertifikalar / uyumluluk	EN 54-2, EN 54-4, EN 54-13, EN 54-21, EN 54-25, Grade 2 (EN 50131), BOSEC, SBSC, DBI

Kapasite 7 satır

Cihazlar	200 adede kadar
Yangın bölgeleri	40 adede kadar
Kullanıcılar	200 adede kadar
Otomasyon senaryoları	64 adede kadar
Odalar	80 adede kadar
Güvenlik grupları	25 adede kadar
Olay günlüğü	6,000 adede kadar olay, 500 adede kadar olay

İletişim 8 satır

Jeweller iletişim teknolojisi	Komutları, alarmları ve olayları ileten tescilli kablosuz iletişim teknolojisi. Başlıca özellikler: İki yönlü iletişim, Sabotaja karşı gelişmiş koruma, Dinamik anahtar içeren blok şifreleme, Anında bildirimler, Ajax uygulamalarından uzaktan kontrol ve yapılandırma
Frekans bantları	866.0–866.5 MHz, 868.0–868.6 MHz, 868.7–869.2 MHz, 905.0–926.5 MHz, 915.85–926.5 MHz, 921.0–922.0 MHz
Maksimum etkin yayılım gücü (ERP)	20 mW'a kadar
Telsiz sinyal modülasyonu	GFSK
Telsiz iletişim menzili	1,800 m'ye kadar
Şifreli iletişim	Depolanan ve iletilen tüm veriler dinamik bir anahtar içeren blok şifreleme ile korunmaktadır.
Frekans atlama	Telsiz parazitini ve sinyal engellemesini önlemek için.
Wings iletişim teknolojisi	Fotoğraflı doğrulamaları iletmek ve aygıt yazılımını güncellemek için tescilli kablosuz iletişim teknolojisi. Başlıca özellikler: İki yönlü iletişim, Sabotaja karşı gelişmiş koruma, Dinamik anahtar içeren blok şifreleme, İletim hataları durumunda veri paketleri yeniden yüklenir, Fotoğraf gönderim kontrolü

İletişim kanalları 6 satır

Ethernet	1 8P8C soket (100 Mbps'ye kadar)
Hücresel	2 micro-SIM yuvası
Hücresel frekanslar	2G, 4G (LTE) (GSM900/DCS1800 (B3/B8))
Wi-Fi	802.11 b/g/n modülü (72 Mbps'ye kadar)
İletişim kanalları arasında otomatik geçiş	Ethernet, Wi-Fi ve SIM arasında anında geçiş, Bir SIM'in 4G (LTE) ve 2G ağları arasında anında geçiş, SIM'ler arasında geçiş yapmak 4 dakika kadar sürer
İletişim kanallarının önceliklendirilmesi	Ethernet, Wi-Fi, Hücresel bağlantı

Bildirimler 2 satır

Desteklenen bildirim türleri	Anlık bildirimler, SMS, Çağrılar
Farklı olay türü	Alarmlar, Video uyarıları, Arızalar (yangın alarmı cihazları için), Arızalar (diğer Ajax cihazları için), Güvenlik durumu değişimi, Sistem olayları, Güvenlik dışı uyarılar, Otomasyon cihazları, Akıllı kilit olayları, Kapı zili çalması

İzleme 2 satır

Desteklenen protokoller	SIA (DC-09), SurGard (Contact ID)
Farklı olay türü	Sistem alarmları ve olayları, Panik butonu koordinatları, Fotoğraflı doğrulama

Yangın alarmı sistemi yönetimi 4 satır

Yangın alarmlarının ve arızaların gösterimi	ekran, LED göstergeler, ses
Yangın alarmı kontrolü	tahliye başlat, sıfırla, sesli uyarıyı sustur, uyarıları sustur / yeniden seslendir, gecikmeleri geçersiz kıl (çok yakında), gösterim testi
Yangın alarmı sistemi ayarları	Uygun haklara sahip kullanıcılar CIE üzerinden tüm yangın alarm sistemi ayarlarını yapılandırabilir.
Olay günlüğü	Yangın alarmlarının ve sistem olaylarının ayrıntılı bir kaydını tutar. Kapasite: 6,000 olaya kadar.

Fotoğraflı doğrulama 4 satır

Fotoğraflı doğrulama türleri	Alarmdan fotoğraf, Senaryoya göre fotoğraf, İsteğe bağlı fotoğraf, Programa göre fotoğraf, Kurma/çözme sırasında fotoğraf
Fotoğraf gönderim süresi	9 sn'ye kadar (Varsayılan olarak)
Fotoğraf çözünürlüğü	960 × 720 piksele kadar (Dedektöre göre değişir)
Bir serideki fotoğraf sayısı	1 ila 5 resim

İlave özellikler 8 satır

Kullanıcı yetkilendirme	Yangın alarm sistemini CIE dokunmatik ekran üzerinden yönetmek için, kullanıcının bir kod girerek veya kişisel bir erişim cihazı göstererek oturum açması gerekir.
Kontrol	kodlar, Tag anahtarlıklar (çok yakında), Pass kartlar (çok yakında)
Temassız erişim (çok yakında)	DESFire® EV1, EV2, ISO14443-А (13.56 MHz)
Erişim kodları	200 adede kadar kod
Zorlama kodları	200 adede kadar kişisel kod (Her kullanıcı için bir kod)
Yerleşik sesli uyarı	1 m mesafede en az 60 dB ses seviyesi, 1 m mesafede en az 50 dB ses seviyesi (Yangın alarmı sesli uyarılarını bildirir)
LED gösterge	kırmızı, sarı, yeşil (Yangın alarmları için)
Özel alet (anahtar)	Özel alet, muhafazayı kilidini açmak ve dahili pili değiştirmek veya cihazı SmartBracket montaj panelinden sökmek için kullanılır. Pil CIE komple setine dahil değildir.

Ekran 6 satır

Diyagonal	10.1″
Matris türü	IPS
Çözünürlük	1024 × 600 piksel
Sensör	kapasitif
Arka aydınlatma ayarları	CIE ekran ayarlarında manuel olarak ayarlanabilir.
Arayüz dili	CIE dokunmatik ekranı veya Ajax uygulamalarındaki CIE ayarları aracılığıyla yapılandırılabilir.

Çıkışlar 7 satır

Çıkış 1	Sistem arızası durumunda izleme şirketini uyarmak için röle çıkışı. Kontak durumu varsayılan olarak normalde kapalı (NC) dir.
Çıkış 2	Yangın alarmı durumunda izleme şirketini uyarmak için röle çıkışı. Kontak durumu varsayılan olarak normalde açıktır (NO).
Çalışma modu	çift konumlu
Harici güç kaynağı	10–30 V⎓ (Röle bağlı cihazlara güç sağlamaz)
Enerji tüketimi	60 W'a kadar (Bekleme modunda)
Maksimum rezistif yük	30 V⎓'de 2 A'e kadar
Maksimum endüktif/kapasitif yük	30 V⎓'de 2 A'e kadar

Sabotaja karşı koruma 3 satır

Tamper butonu	Cihazın yüzeyden sökülmesi veya montaj panelinden çıkarılması girişimleri hakkında arıza bildirimleri.
Yanıltıcı sinyallere karşı koruma	cihaz kimlik doğrulaması
Bağlantı kaybı algılama	36 sn sonra (Algılama süresi Jeweller ayarlarına bağlıdır)

Güç kaynağı 2 satır

Harici	110–240 V, 50/60 Hz (0.48 A'ya kadar ana şebeke güç tüketimi)
Dahili	7.4 V⎓, 5 Ah/10 Ah

Otonom çalışma 1 satır

Dahili pil ile	24 saate kadar, 72 saate kadar

Muhafaza 6 satır

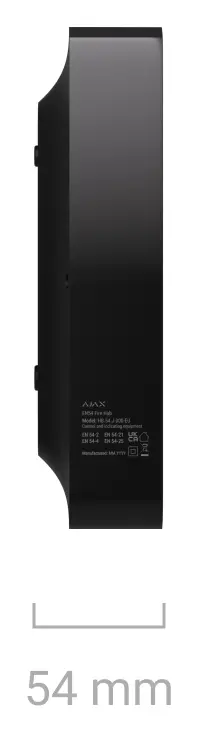

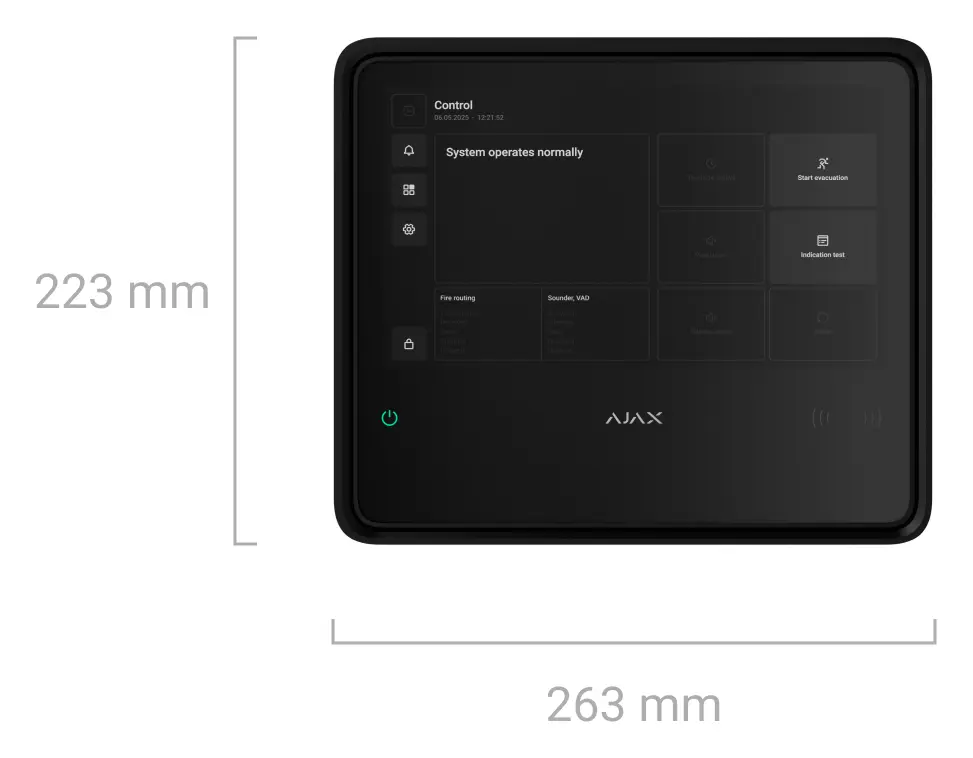

Boyutlar	263 × 223 × 54 mm
Ağırlık	1,526 gr
Çalışma sıcaklığı aralığı	-10 °C ila +40 °C
Çalışma nemi	yoğuşma olmadan %75'e kadar
Koruma sınıfı	IP20
Yanıcılık sınıflandırması	UL 94 V-0

Renk 1 satır

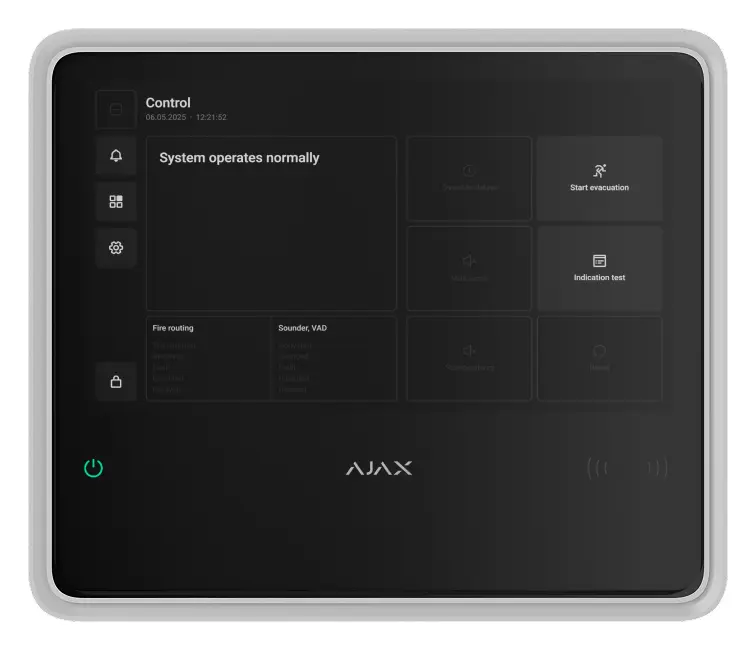

Renk	Siyah, Beyaz

Komple set 1 satır

Paket içeriği	EN54 Fire Hub Jeweller, SmartBracket montaj paneli, Kurulum kiti, Ethernet kablosu, Özel alet (anahtar), Hızlı kurulum rehberi

Revizyon 1 satır

Revizyon	1

Standartlar ve sertifikalar 16 satır

Güvenlik alarmı standartlarına uygunluk	EN 50131-1:2006/A1:2009/A2:2017/A3:2020, EN 50131-3:2009, EN 50131-5-3:2017, EN 50131-6:2017/A1:2021, EN 50131-10:2014, EN 50136-1:2012/A1:2018, EN 50136-2:2013, PD 6662:2017
Güvenlik Seviyesi (SG)	2
Tehlikeli Maddelerin Kullanımının Sınırlandırılması Direktifi (RoHS)	EN IEC 63000:2018
Telsiz Ekipmanları Direktifi (RED)	ETSI EN 301 908-1 V15.2.1, ETSI EN 301 908-13 V13.2.1, ETSI EN 300 220-1 V3.1.1, ETSI EN 300 220-2 V3.3.1, ETSI EN 301 511 V12.5.1, ETSI EN 300 328 V2.2.2, ETSI EN 300 330 v2.1.1, EN 18031-1:2024, EN 18031-2:2024
Elektromanyetik Uyumluluk Direktifi (EMC)	ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-3 V2.3.2, ETSI EN 301 489-17 V3.3.1, ETSI EN 301 489-52 V1.3.1, EN 55032:2015+A11:2020, EN 55035:2017+A11:2020, EN IEC 61000-3-2:2019+A1:2021+ A2:2024, EN 61000-3-3:2013+A1:2019+A2:2021
Düşük Voltaj Direktifi (LVD)	EN IEC 62368-1:2024+A11:2024, EN IEC 62311:2020
EN 50131'e göre çevresel sınıf	\|\|
PSTI UK	Schedule 1
İnşaat Ürünleri Yönetmeliği (CPR)	EN 54-2:1997, EN 54-2:1997/AC:1999, EN 54-2:1997/A1:2006, EN 54-4:1997/AC:1999/A1:2002/A2:2006, EN 54-4:1997/AC:1999, EN 54-4:1997/A1:2002, EN 54-4:1997/A2:2006, EN 54-21:2006, EN 54-25:2008, EN 54-25:2008/AC:2012
Ukrayna'da "Yapı Ürünlerinin Piyasaya Sunulmasına İlişkin" Kanuna Uygunluk	DSTU EN 54-2:2003 değişiklik No. 1:2012 ve düzeltme No. 1:2019; (EN 54-2:1997/AC:1999/A1:2006, IDT), DSTU EN 54-4:2003 değişiklik No. 2:2012, DSTU EN 54-4:2019 değişiklik No. 1:2019 ve düzeltme No. 1:2019 (EN 54-4:1997/AC:1999/A1:2002/A2:2006, IDT), DSTU EN 54-21:2009 (EN 54-21:2006, IDT), DSTU EN 54-25:2010 değişiklik No. 1:2019 (EN 54-25:2008/AC:2012, IDT), DSTU EN 54-13:2022
BOSEC	B-9382-FD-1104
DBI Sertifikasyonu	232.304
Yangın alarm sistemlerine ilişkin İsveç kuralları SBF 110:8	№ 25-550
UAE SoC	Dedal Attestation & Certification LTD tarafından verilen sertifika
Sistem bileşenlerinin uyumluluk ve bağlanabilirlik değerlendirmesi	EN 54-13:2017+A1:2019
СNBOP-PlB	Nr 6138/2026

Genel bakış

Ajax EN54 Fire Hub Jeweller kullanım alanları ve özellikleri.

Standartlara uygun olmak karmaşık olmak değildir

Karşınızda EN54 Fire Hub Jeweller — yangın güvenlik sisteminin çok yönlü yönetimi için tasarlanmış Ajax'ın dokunmatik ekranlı CIE'si. Kurulumu kolaydır, kullanımı basittir ve çok fazla bakım gerektirmez. Dahili bağlantı ve tamamen kablosuz cihaz bağlantısı, sistemin hızlı bir şekilde kurulmasına ve Ajax uygulamaları aracılığıyla izleme istasyonlarıyla bağlanmasına olanak tanır. Büyük dokunmatik ekranı ve kullanımı kolay arayüzü ile CIE, ayrıntılı sistem durumu ve alarm bildirimleri sağlayarak personelin herhangi bir durumdan anında haberdar olmasını sağlar.

CIE, ayrıca EN 50131 (Grade 2) izinsiz giriş koruması, video izleme ve otomasyon cihazlarını destekleyerek işletmeler ve kentsel sahalar için birleşik bir çözüm sunar. Her alarm görsel doğrulama ile desteklenebilir, böylece tesis personelinin acil duruma müdahale etmesine yardımcı olur.

Göze çarpması için tasarlandı

Birçok farklı kullanım için bir cihaz: tek bir sistem içinde yangın güvenliği, izinsiz giriş koruması, video izleme ve otomasyon.

CIE'nin renkli dokunmatik ekranı ve Ajax uygulamaları aracılığıyla, sahada veya uzaktan kullanıcı merkezli sistem kontrolü ve yönetimi.

Büyük ekran. Daha da büyük kontrol.

Bir yangın güvenlik görevlisinin ihtiyaç duyduğu tüm zorunlu kontroller sadece bir tık uzakta. CIE'nin son derece hızlı tepki veren, büyük ve renkli dokunmatik ekranı, tüm yangın alarm sisteminde zahmetsizce gezinmek ve kontrol etmek için tasarlanmıştır. Ekrandaki olay günlüğü tam olarak hangi cihazın ve bölgenin ilgilenilmesi gerektiğini gösterir — hiçbir şey gözden kaçmaz.

Yerleşik LED göstergeler ve sesli uyarı alarmlar, arızalar ve sistem durumu güncellemeleri için anında uyarılar sağlar. Dahası, CIE arayüzü sizin dilinizi konuşur — ayarlardan tercih ettiğiniz dili seçmeniz yeterlidir.

Güçlü uygulamalarla eski alışkanlıklarınızı değiştirin

EN54 Fire Hub Jeweller, güvenlik profesyonellerinin iş akışına sorunsuz bir şekilde entegre olan ücretsiz mobil ve masaüstü Ajax uygulamalarıyla sinerji içinde çalışır. Ajax uygulamaları, sistemdeki tüm cihazların yönetilmesine olanak tanır: Yangın alarmı, izinsiz giriş koruması, video izleme ve otomasyon. Programlama yok, modası geçmiş yapılandırma araçları yok — sadece daha hızlı kurulumlar, daha kolay tesis yönetimi ve verimli uzaktan hizmet için sezgisel bir arayüz.

Cihazları uzaktan ve yerinde bağlayın, yapılandırın ve test edin

Tamamen dahili bağlantı

EN54 Fire Hub Jeweller, gerekli tüm EN 54-25 sertifikalı dahili bağlantılarla tam olarak donatılmıştır, bu nedenle ek modüller kurmaya gerek yoktur. CIE ile yangın dedektörleri, sirenler, VAD'ler, I/O modülleri, manuel arama noktaları ve diğer sistem cihazları arasında sorunsuz bağlantı sağlar. Manuel arama noktasına basıldığında, alarm sadece 3 saniye içinde sirenlere ve VAD'lara yayılır. Aynı zamanda, yangın alarmı olayı Wi-Fi, Ethernet veya 4G (LTE) aracılığıyla izleme istasyonuna gönderilir.

Gerçek zamanlı cihaz durumlarını, alarmları, olayları ve ölçülen tüm değerleri Ajax uygulamalarına iletir.

Hızlı kurulum ve kolay ayarlama

Ajax Systems, karmaşıklığıyla bilinen bir sektörde yangın alarmının ne kadar kolay ve hızlı kurulabileceğini yeniden tanımlıyor. EN54 Fire Hub Jeweller tamamen monte edilmiş ve kutudan çıktığı gibi çalışmaya hazır olarak gelir. CIE, monte etmek için muhafazayı açmadan dakikalar içinde kurulabilir. Dahili pili bir bölmeye yerleştirin ve pil modeline bağlı olarak CIE'nin yedek çalışma süresini 24 veya 72 saat sağlayın.

Tüm sistem cihazları Ajax uygulamaları aracılığıyla bir akıllı telefondan veya bilgisayardan eklenebilir ve yapılandırılabilir, bu nedenle başlamak olabildiğince verimlidir. Karmaşık mantığı manuel olarak programlamaya gerek yoktur — sistemi kolay, kendini açıklayan bir arayüzle insan tarafından okunabilir metin kullanarak yapılandırın.

Yangın güvenliği için tasarlandı. Çok daha fazlasına da hazır.

EN54 Fire Hub Jeweller sadece bir yangın alarmı CIE değildir — kapsamlı güvenlik sağlamak için esnek bir çözümdür. Bağımsız bir yangın alarmı olarak veya yangın güvenliği, izinsiz giriş koruması, otomasyon ve hatta video izlemeyi birleştiren entegre bir sistemin parçası olarak çalışabilir.

Hızlı ve güvenli kimlik doğrulama

Kullanıcı kimlik doğrulaması için iki kolay yol vardır: Kişisel kodlar ve Ajax Pass veya Tag gibi temassız erişim cihazları aracılığıyla. Erişim cihazı veya kodunun her kullanımı, uygulamada ve CIE ekranında kaydedilir ve görüntülenir, tam izlenebilirlik sağlar. Tesis sahipleri, Ajax uygulamalarında itfaiye memurları veya diğer kullanıcılar için uzaktan anında izin verebilir, bu izinleri iptal edebilir veya ayarlayabilir.

EN54 Fire Hub Jeweller, 200 adede kadar kişisel erişim kodunu destekler. Her kullanıcının kodu ve erişim hakları Ajax uygulamaları aracılığıyla gerçek zamanlı olarak uzaktan yönetilebilir — sahayı ziyaret etmeye gerek yoktur. Bir kod ele geçirilirse, saniyeler içinde güncellenebilir.

Nerelerde kullanılır?

Binadaki dedektör, buton ve sirenleri yöneten yangın algılama sisteminin merkezidir; alarmın yerini gösterir, tahliye uyarısını başlatır ve diğer sistemlerle (asansör, havalandırma, kapılar) entegre çalışır.

Kurulum ve uyumluluk

Yangın algılama sistemleri; Binaların Yangından Korunması Hakkında Yönetmelik ve TS EN 54 standardına uygun olarak projelendirilmeli ve yetkili ekiplerce devreye alınmalıdır.

Tüm özellikler

1,800 m'ye kadar iletişim menzili
Ajax uygulamalarından uzaktan kontrol ve yapılandırma
Tek bir sistemde 200 adede kadar cihaz
İnternet bağlantısı
Cihazlarla iletişim
Artırılmış uygunluk
10.1” renkli IPS dokunmatik ekran yangın alarmı kontrolü için
CIE dokunmatik ekran ile kolay yangın alarm yönetimi
Hepsi bir arada güvenlik için bir CIE
CIE başına 5 adede kadar kapsama genişletici

Dokümanlar

Veri sayfası ve kullanım kılavuzları.

Teknik Bilgi Formu (Datasheet)PDF · EN54 Fire Hub Jeweller Kullanım KılavuzuPDF · EN54 Fire Hub Jeweller AB Uygunluk Beyanı (CE)PDF · EN54 Fire Hub Jeweller

Sık sorulanlar

EN54 Fire Hub Jeweller hakkında kısa yanıtlar.

EN54 Fire Hub Jeweller kablosuz mu çalışır?

Evet, EN54 Fire Hub Jeweller kablosuz çalışır; açık alanda 800 metreye kadar haberleşme mesafesine sahiptir.

EN54 Fire Hub Jeweller EN 54 sertifikalı mı?

Ürün dokümanlarında EN 54 standardına uygunluk belirtilmektedir. Proje teslimi için güncel sertifika belgesi talep edilebilir.

EN54 Fire Hub Jeweller hangi panel ile çalışır?

EN54 Fire Hub Jeweller, Ajax Hub serisi merkez üniteleriyle (Hub 2, Hub 2 Plus, Hub Hybrid vb.) çalışır ve Ajax uygulamasından sisteme eklenir.

EN54 Fire Hub Jeweller cep telefonundan yönetilebilir mi?

Evet. Ajax sistemleri Ajax Security System uygulamasıyla kurulup devreden çıkarılabilir; alarm anında anlık bildirim alınır.

EN54 Fire Hub Jeweller fiyatı ne kadar?

EN54 Fire Hub Jeweller için fiyat; adet, proje kapsamı ve güncel kura göre değiştiğinden teklif usulüyle verilir. Ürünü teklif listenize ekleyerek veya telefon/WhatsApp hattımızdan ulaşarak aynı iş günü içinde fiyat ve stok bilgisi alabilirsiniz.
