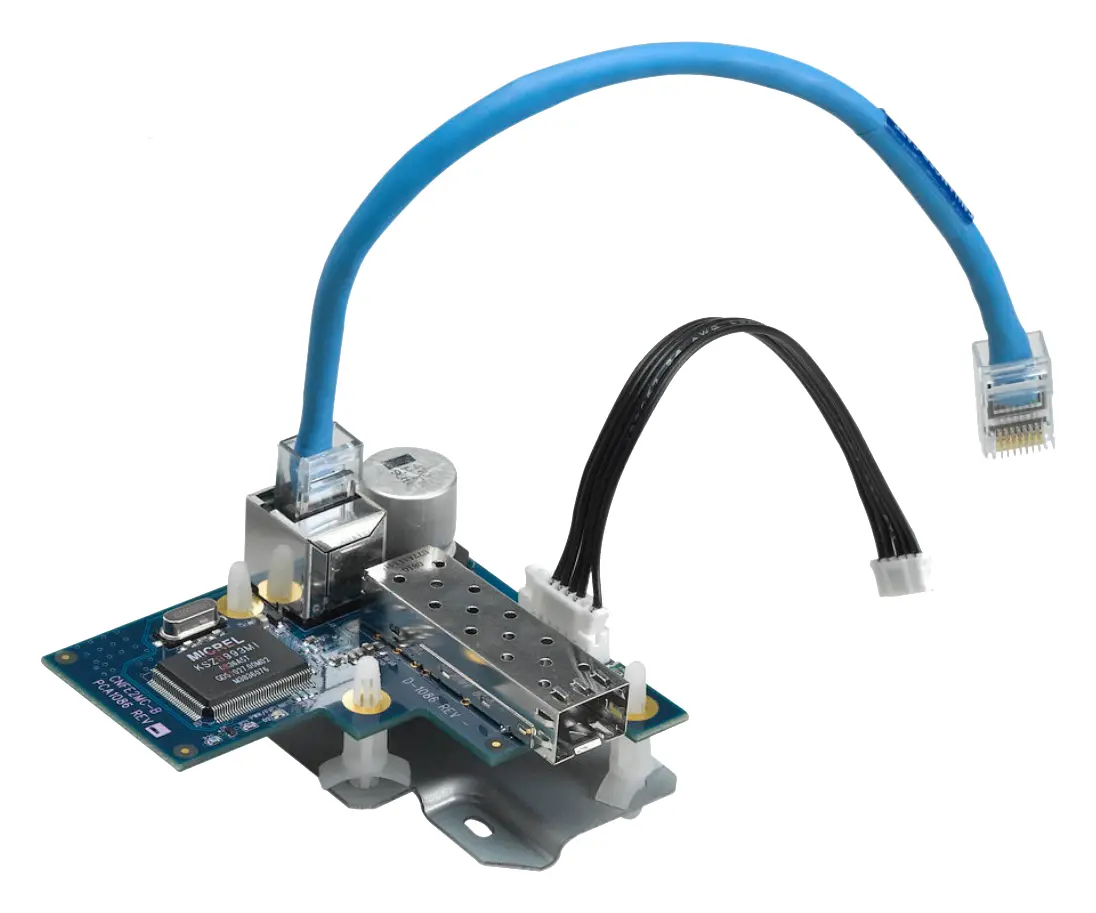

Bosch VG4-SFPSCKT AUTODOME Serisi Montaj Parçaları ve Aksesuarları Ethernet-SFP arayüz seti Bağlantı Aksesuarı

ModelVG4-SFPSCKT

Bosch VG4-SFPSCKT bağlantı aksesuarı: Küçük Form Faktörlü Takılabilir (SFP) Modülleri kullanır, Çok modlu ve tek modlu modüller mevcuttur, 20 km'ye (12,4 mil) kadar mesafeleri destekler, Yüzeye veya rafa montaj özelliği.

Fiyat ve stok bilgisi alınAynı gün dönüş

Adet ve proje bilginize göre güncel fiyat, stok ve teslim süresini iletelim.

Ara WhatsApp

Distribütör garantili

81 ile sevkiyat

Teknik destek

Küçük Form Faktörlü Takılabilir (SFP) Modülleri kullanır
Çok modlu ve tek modlu modüller mevcuttur
20 km'ye (12,4 mil) kadar mesafeleri destekler
Yüzeye veya rafa montaj özelliği

Teknik özellikler

Üretici veri sayfasından derlenmiştir; proje öncesi güncel datasheet ile teyit edilmesi önerilir.

Genel 2 satır

Ürün Numarası	F.01U.142.529
Ürün Ailesi	AUTODOME Serisi Montaj Parçaları ve Aksesuarları

Teknik Özellikler 5 satır

Fiber Optik Ethernet	Ortam Dönüştürücü Seti (VG4-
Açıklama	Fiber Optik Ethernet Ortam Dönüştürücü seti. Küçük form faktörlü takılabilir (SFP) modül gereklidir (ayrıca satılır).
Veri Arayüzü	Ethernet
Veri Hızı	10/100 Mbps IEEE 802.3 Uyumlu Tam Çift Yönlü veya Yarı Çift Yönlü Elektrik Bağlantı Noktası Tam Çift Yönlü Optik Bağlantı Noktası
Uyumlu Alıcı	CNFE2MC/IN

Güç/Bağlantı 5 satır

• Yeşil	Güç uygulanır, fiber bağlantı geçerlidir.
• Kırmızı	Güç uygulanır, fiber bağlantı eksiktir.
• Yeşil/Yanıp	Güç uygulanır.
Sönen Kırmızı, hızlı	Fiber bağlantı geçerli değildir. Veri mevcuttur ve video kameradan bir ağ bağlantısına yayınlanır.
Sönen Kırmızı, yavaş	Fiber bağlantı geçerlidir. Veri mevcuttur. Kameradan video akışı yoktur veya kameraya RJ45 bağlantısı geçerli değildir.

RJ-45 Konnektör 5 satır

• Sağ taraf, Yeşil Renkte Yanıp Sönüyor	Veri mevcuttur.
• Sağ taraf, Kapalı	Veri yoktur.
• Sol taraf, Sarı	Bağlantı 100 MB'ta geçerlidir.
• Sol taraf, Kapalı	Sağ taraf yeşil renkte yanıp sönüyorsa bağlantı 10 MB'ta geçerlidir.
• Hiçbir LED yanmıyor	Ağ kablosu eksiktir, kusurludur ya da ağ kablosunun diğer ucu bağlı değildir.

Elektriksel özellikler 11 satır

Güç	220 mA'de 24 VAC (kamerayla birlikte verilir)
Akım Koruması	Otomatik olarak sıfırlanabilir Katı hal akım sınırlayıcılar
Devre Kartı	IPC standardını karşılar.
• Birlikte verilen	Giriş: 90-264 VAC, 50/60 Hz
Güç Paketi	Çıkış: 1 A'da 9 VDC
• Modül	220 mA'da 8-15 VDC
Giriş Gerilimi	1 A maksimumda 90-264 VAC
Çıkış Gerilimi	6,5 A'da 9 VDC ± %5 +75 ° C'de (+167 ° F)
Sigortalama	1,25 A geciktirmeli sigorta (raf güç kaynağı) (soketli modüllerin her birinin elektronik sigortası bulunur)
Güç Göstergesi	Kırmızı LED
AC Hat Kablosu	Çıkarılabilir, IEC bağlantılı. ABD, Avrupa ve İngiltere güç kabloları verilir.

Mekanik Özellikler 6 satır

Boyutlar (UxGxY)	7,4 x 7,1 x 3,8 cm (2,9 x 2,8 x 1,5 inç)
Sevkiyat Ağırlığı	0,91 kg (2 lb)
Boyutlar (UxGxY)	16,0 x 13,0 x 2,8 cm (6,3 x 5,1 x 1,1 inç)
Boyutlar (UxGxY)	48 x 19 x 15 cm (19,0 x 7,5 x 6,0 inç)
Raf Yuvaları	On dört (14) adet 1 inç yuva bulunur
Sevkiyat Ağırlığı	3,4 kg (7,5 lb)

Çevresel Özellikler 11 satır

MTBF	> 100.000 saat
Çalışma Sıcaklığı	-40°C - +50°C (-40°F - +122°F)
Ethernet Fiber Optik	Ortam Dönüştürücü
Çalışma Sıcaklığı	-40°C ila +75°C (-40°F ila +167°F)
Depolama Sıcaklığı	-40°C ila +85°C (-40°F ila +185°F)
Bağıl Nem	% 0 ila %95, (yoğuşmasız)
Yasal Uyumluluk	cUL, UL, RoHS
Çalışma Sıcaklığı	-40 °C ila +75 °C (-40 °F ila +167 °F), ortam
Depolama Sıcaklığı	-40 °C ila +85 °C (-40 °F ila +185 °F), ortam
Isı Oluşumu	240 BTU
Yasal Uyumluluk	FCC bölüm 15, , cUL, UL, RoHS

(CNFE2MC/IN) 4 satır

Açıklama	Fiber Optik Ethernet Ortam Dönüştürücü seti. Küçük form faktörlü takılabilir (SFP) modül gerekir (ayrıca satılır).
Veri Arayüzü	Ethernet
Veri Hızı	10/100 Mbps IEEE 802.3 Uyumlu Tam Çift Yönlü veya Yarı Çift Yönlü Elektrik Bağlantı Noktası Tam Çift Yönlü Optik Bağlantı Noktası
Kurulum	C1-IN raf kullanarak yüzeye monte veya rafa monte (ayrıca satılır)

Konnektörler 3 satır

Güç	Bağlantı sonlandırma grubu
Elektriksel özellikler	RJ-45 (10/100 BASE-T/TX)
Soket	SFP (10/100 BASE-FX)

Bağlantı/Act 6 satır

• Yeşil	Fiber bağlantısının iyi olduğunu gösterir.
• Yanıp Sönen Yeşil	IP bağlantısının en az bir tarafında veri olduğunu gösterir.
• Hiçbir LED yanmıyor	Fiber bağlantının kaybolduğunu gösterir.
Güç	Yeşil: güç verildi. Hiçbiri: hiç güç yok.
• Yeşil	Güç verildi.
• Hiçbir LED yanmıyor	Hiç güç yok.

SFP Modülleri 3 satır

Açıklama MMF değiştirilebilir	veya SMF optik fiberle kullanıma uygun modüller.
Veri Hızı 10/100	Mbps
IEEE	802.3 ile Uyumlu

Özellikler 6 satır

Ağırlık (tüm SFP 0,23 modülleri)	kg (0,05 lb)
Tür Konnektör	Dalga boyu Maks. Mesafe (gönderme/ alma)
SFP-2 MMF Çift	Yönlü LC 1310 nm/1310 2 km nm (1,2 mil)
SFP-3 SMF Çift	Yönlü LC 1310 nm/1310 20 km nm (12,4 mil)
SFP-25 MMF Tekli	SC 1310 nm/1550 2 km nm (1,2 mil)
SFP-26 MMF Tekli	SC 1550 nm/1310 2 km nm (1,2 mil)

Fiber Uyumluluğu 3 satır

Optik Fiber Uyumluluğu,	MMF 62,5/125 µm MMF. 50/125 µm fiber için belirtilen optik bütçe değerinden 4 dB'i çıkarın. Fiber standardı ITU-T G.651'i karşılamalı veya aşmalıdır.
Optik Fiber Uyumluluğu,	SMF 8–10/125 µm SMF. Fiber standardı ITU-T G.652'yi karşılamalı veya aşmalıdır.
Optik Mesafe Özellikleri	Belirtilen iletim mesafeleri, optik fiber kaybı ve bağlantı uçları, ek yerleri ve yama panellerinden kaynaklanan ek kayıplarla sınırlıdır. Modüller optik kayıp bütçe aralığının tamamında çalışacak şekilde tasarlanmıştır; böylece çalışmak için minimum kayıp gerekmez.

Çevresel özellikler 4 satır

MTBF	> 100.000 saat
Çalışma Sıcaklığı	-40°C - +50°C (-40°F - +122°F)
Rafa Montaj	Kart Kafesi (C1-IN)
Açıklama	Raf montaj kart kafesi maksimum 14 CNFE2MC/IN modülünü taşıması için tasarlanmıştır

Güç 2 satır

• Kırmızı	Güç verildi.
• Hiçbir LED yanmıyor	Güç yok.

Temel Özellikler 4 satır

Ana makine arayüzü	Ethernet
Boyutlar (Y x G x D) (mm)	38 x 71 x 74 mm
Ethernet tipi	10/100BASE-T; Full / half duplex
Çalışma sıcaklığı (°C)	-40 – 50 °C

Genel bakış

Bosch VG4-SFPSCKT kullanım alanları ve özellikleri.

Bosch AUTODOME Serisi Montaj Parçaları ve Aksesuarları serisi VG4-SFPSCKT Ethernet-SFP arayüz seti (Bağlantı Aksesuarı). Küçük Form Faktörlü Takılabilir (SFP) Modülleri kullanır.

Öne Çıkan Özellikler

Küçük Form Faktörlü Takılabilir (SFP) Modülleri kullanır
Çok modlu ve tek modlu modüller mevcuttur
20 km'ye (12,4 mil) kadar mesafeleri destekler
Yüzeye veya rafa montaj özelliği

Kutu İçeriği

1 x VG4‑SFPSCKT Fiber Optik Ethernet Ortam Dönüştürücü seti
1 x Montaj donanımı seti

Dokümanlar

Veri sayfası ve kullanım kılavuzları.

Veri Sayfası (Datasheet) - TürkçePDF · VG4-SFPSCKT Kurulum KılavuzuPDF · VG4-SFPSCKT
